Конструкция консольных стеллажей
1 апреля 2024
Консольные стеллажи – это специализированная система хранения для размещения длинномерных грузов: строительных и отделочных материалов, металлопроката, балок, рулонов ткани. Мы рассказывали подробно об их преимуществах, особенностях и назначении, а сейчас детально рассмотрим конструкцию элементов и сборок.
Базовая конструкция консольного стеллажа
Консольная система хранения может включать в себя неограниченное количество секций, которые состоят из:
-
Вертикальных несущих элементов – стоек;
-
Горизонтальных консолей, на которых размещается груз;
-
Соединительных элементов.
Секции, в свою очередь, соединяются между собой специальными горизонтальными и диагональными связями, талрепами, анкерными болтами.
![](http://static.gortorgsnab.ru/upload/resize_cache/iblock/6c3/siq2gqpllwm9ycbwq7omx8ryb2w7toh0/240_240_1/natasha.jpg?171270174814020)
Конструктив стойки

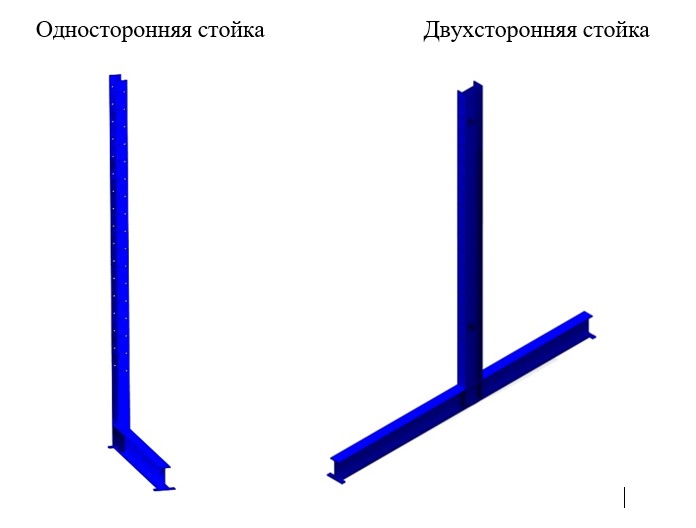

Стойки (вертикальная стойка и основание) изготовлены из стального горячекатанного двутаврового профиля с параллельными гранями полок. Окрашены эпоксиполиэфирной порошковой краской, которая отличается высокой прочностью, устойчивостью к механическому воздействию, не боится царапин и сколов. Вертикальная стойка и основание имеют сварное соединение. Конструкция может быть односторонней или двухсторонней.

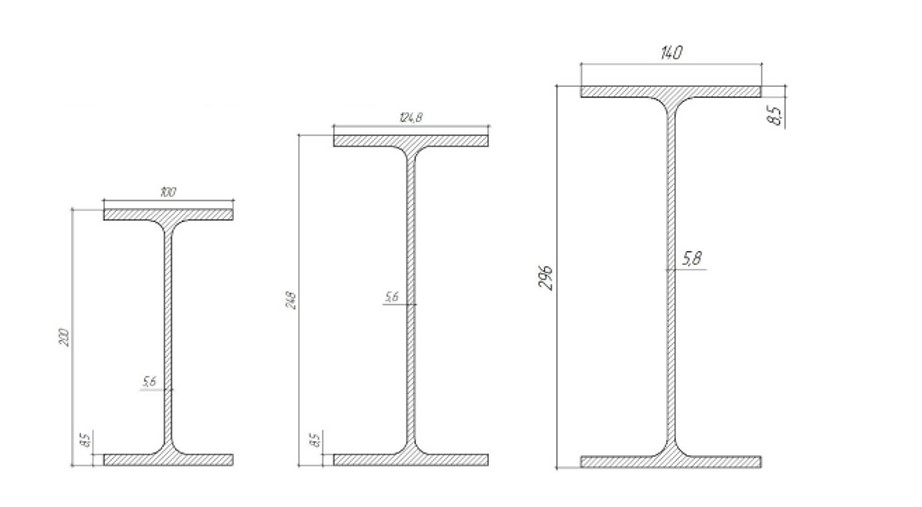

Двутавровый профиль стойки:
Стойки по всей высоте имеют перфорированные отверстия: это сделано для того, чтобы менять высоту консолей в зависимости от требований хранения и размеров груза. Шаг перфорации – 150 мм. Это оптимальная ширина для регулировки под любую высоту груза, от плоских досок до крупногабаритных строительных материалов.
Конструктив консолей
Консоли под малые и средние нагрузки изготавливаются из трубы прямоугольного профиля, для больших нагрузок – из прокатных горячекатаных профилей. Покрываются эпоксиполиэфирной порошковой краской, стойкой к истиранию и механическим повреждениям.

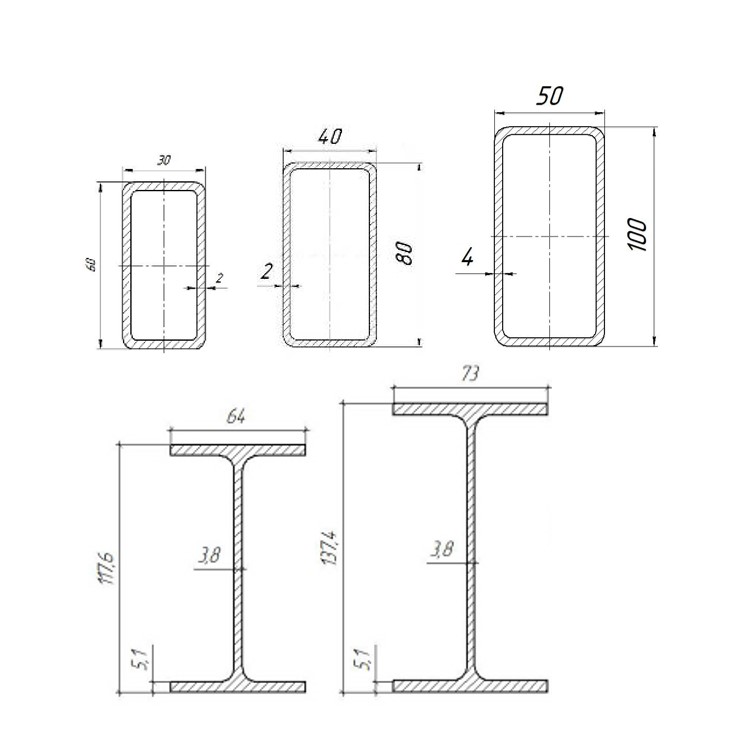

Сечение консоли
Труба профильная: 60х30х2 80х40х2 (х3) 100х50х2 (х3, х4)

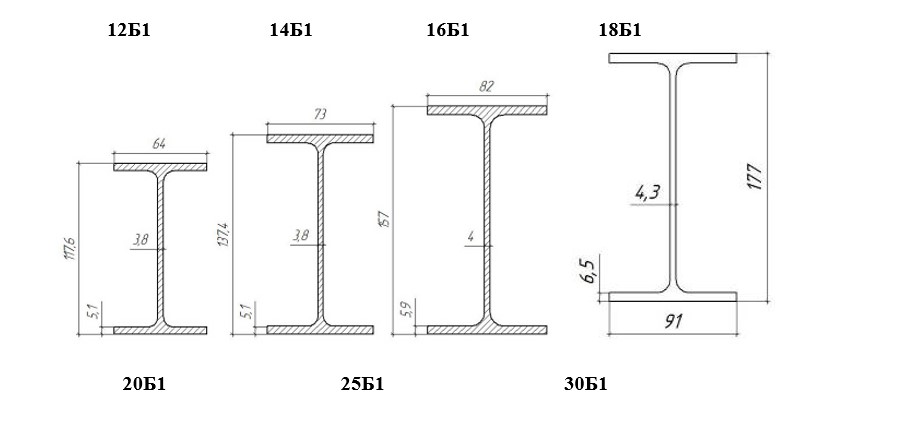

Балка двутавровая: 12Б1 14Б1
![](http://static.gortorgsnab.ru/upload/medialibrary/90d/aly0ns3d03tsda906jdralcuppirbcak/content_img.png?1712702396140594)
Ограничители
На концах консолей при необходимости устанавливаются ограничители, не позволяющие грузу скатываться вниз.
Соединение элементов стеллажа между собой
Крепление консолей к стойкам осуществляется посредством болтов (фланцевое крепление).
Горизонтальные связи выполнены из уголка равнополочного ГОСТ 8509-93 45х4 мм с отверстиями на концах, для крепления к стойкам болтами М12. Покрыты эпоксиполиэфирной порошковой краской.
Стойки консольного стеллажа с прикрепленными к ним консолями сопрягаются системой горизонтальных и диагональных связей в автономные блоки. Глубина стеллажа определяется длиной консолей и зависит от габаритов и веса груза, предназначенного для складирования.
Диагональные связи (талрепы) изготавливаются из горячекатаной стали Ст3пс, толщиной 4 мм, с отверстиями на концах, для закрепления, с одной стороны болтами, а с другой натяжителями. Покрыты эпоксиполиэфирной порошковой краской.
-
Талреп (крюк-кольцо) М12 - оцинкованный
-
Связи и талрепы крепятся на болтах М12х30 + Шайба + Контр.Гайка к специальным проушинам на стойке.
-
Натяжение крестовины осуществляется талрепом Крюк - Кольцо М12.
-
Талрепы затягивается попарно, чем достигается выравнивание стеллажа в основной плоскости. Затяжка талрепов должна быть регулируемой.
-
Комплект крепежа состоит из болтов М12х40, шайб и гаек.
-
Комплект крепежа М12х40 -Болт + 2Шайба + Контр. Гайка
Крепление стеллажа к полу
Стеллажи крепятся к полу анкерными болтами клиновыми М12х100 в специальные отверстия на основании стеллажей.
Варианты сборок
-
Односторонний стеллаж – состоит из двух односторонних стоек, консолей в количестве, предусмотренном комплектацией и комплекта соединений. Груз устанавливается с одной стороны стеллажа;
-
Двухсторонний стеллаж – состоит из двух двусторонних стоек, консолей в количестве, предусмотренном комплектацией и комплекта соединений. Груз устанавливается с двух сторон стеллажа;
-
Дополнительные секции – состоят из одной стойки (односторонней или двухсторонней, в зависимости от комплектации), консолей в количестве, предусмотренном комплектацией и комплекта соединений.
Дополнительные элементы
Для расширения функциональности консольного стеллажа возможна дополнительная комплектация различными элементами, такими как:
-
навесы для установки вне помещений;
-
металлические подпятники;
-
штанги, отбойники, ограничители;
-
загрузочные ванны;
-
и другие элементы.
Время на чтение: 7 мин
